З’єднати трубопроводи з іншими пристроями можна за допомогою різьбового фітингу. Ці компактні елементи оснащені різьбою, що дозволяє надійно поєднати різні ділянки системи – кульовий кран з лічильником води, радіатори з трубами опалення тощо, а найвигідніше купити різьбові фітинги можна в спеціалізованому інтернет-магазині VENTIL – у нашому каталозі знайдуться пристрої різного розміру, типу з’єднання, діаметра різьби та призначення. Представлені американки, ніпелі, муфти, контргайки, уторки та інші сертифіковані товари.
Монтаж систем трубопроводів включає з’єднання та підключення додаткових устаткувань і пристроїв. Фітинги є популярними у забезпеченні можливості зробити поворот, перейти з більшого діаметру на менший.
Різьбові фітинги максимально надійні у застосуванні та дозволяють створити міцну систему трубопроводу складної конфігурації без допомоги зварювання. Вони підходять для з’єднань трубопроводів різного матеріалу і призначення.
Особливості застосування різьбових фітингів багато в чому залежить від їхньої форми. Наприклад, відводи і кутники змінюють напрям магістралі, трійники потрібні на створення одиничного відгалуження, а при застосуванні хрестовин можна зробити відгалуження у двох напрямках.
Муфти – підходять для з’єднання відрізків трубопроводів, що мають однаковий поперечний переріз, перехідники – різний, а заглушки, потрібні, щоб герметично закрити кінці труб.
Фітинги різьбові встановлюють на протилежних гілках лінії магістралі трубопроводу, біля:

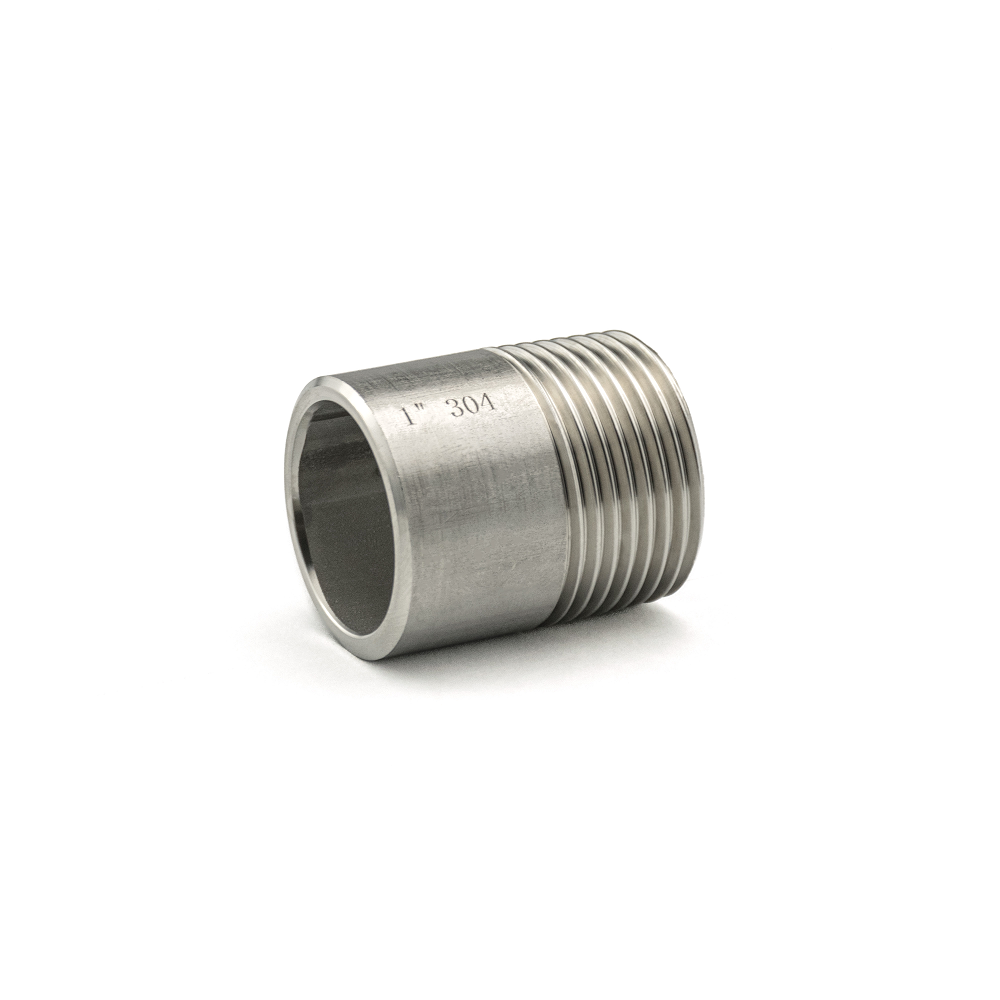

На цьому зображені можна побачити асортимент представлених в нашому магазині фітингів для промислових і побутових трубопроводів:
Різьбовими фітингами для труб можна домогтися наступних переваг:
На зображені нижче представлені різні приклади систем трубопроводів з використанням фітингів:
Для забезпечення надійного встановлення з’єднувальних елементів застосовується багато різновидів різьбових фітингів. Їх застосовують в залежності від особливостей конкретного трубопроводу.

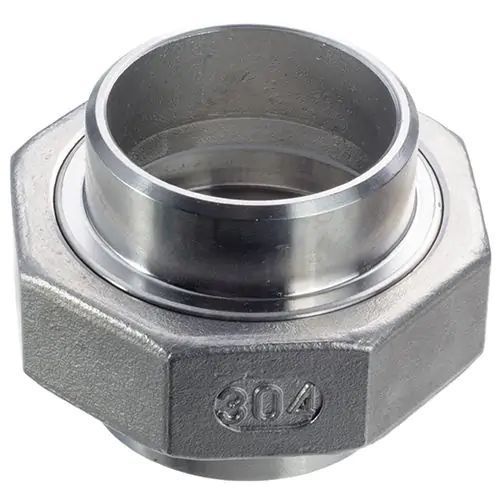

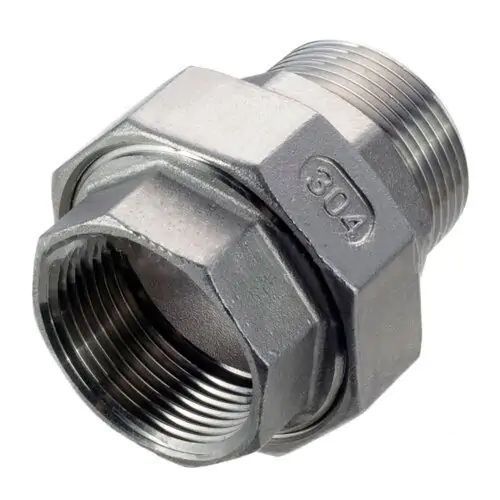

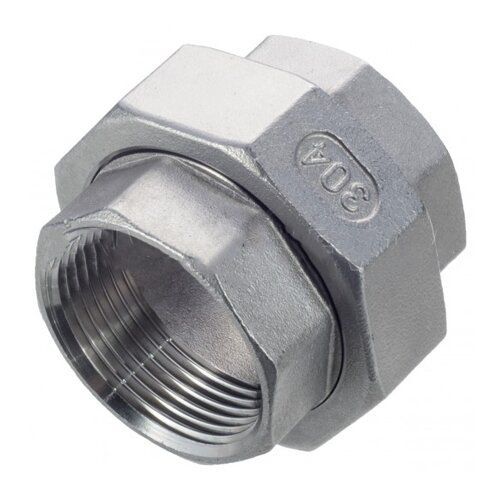

Муфти-американки - складаються з муфти з різьбленням на кінці і накидною швидкороз’ємною гайкою, підходять для з’єднання непрокрутних труб при прокладанні тепломереж і в системах водопостачання.
Потрійний (колекторний) різьбовий фітинг – підходить для розгалуженого трубопроводу, популярний для створення з’єднання або відводів 3-х труб. Елементи бувають перехідними і рівнопрохідними. Перші мають 1 отвір меншого діаметру та застосовуються для з’єднання різнодіаметрових труб і зміни тиску в трубі. Рівнопрохідні фітинги складаються з трьох однакових отворів і горловини, розташованої перпендикулярно корпусу.
Кутові елементи (коліна) – використовуються для зміни напрямку комунікації. Кутик є відрізком труби з різьбленням з двох сторін, що дозволяє створювати повороти труб у розгалуженій ситемі.
Контргайки – невеликий елемент, що зберігає герметичність трубопроводу в місцях його з’єднання. Цей тип фітингів запобігає розкручуванню фіксуючих гайок за рахунок недопущення їх обертання ту ж саму сторону, що й контргайка.
Футорки – тип фітингу, що потрібен для зменшення діаметру отвору різьбових з’єднань. Із зовнішнього боку різьба має менший діаметр, ніж всередині, що дозволяє створити перехід та герметично з’єднати труби різного розміру.
Ніпель – фітинг різьбовий, що підходить для постійного і тимчасового з’єднання кількох труб і створення цілісної системи. За рахунок простої форми цей елемент можна використовувати повторно у розбірних конструкціях. На відміну від муфти ніпель має різьблення ззовні та всередині корпусу, тому є більш герметичним. Його закручують на кінцевих ділянках труб, в місці підключення до радіатора, крана тощо.

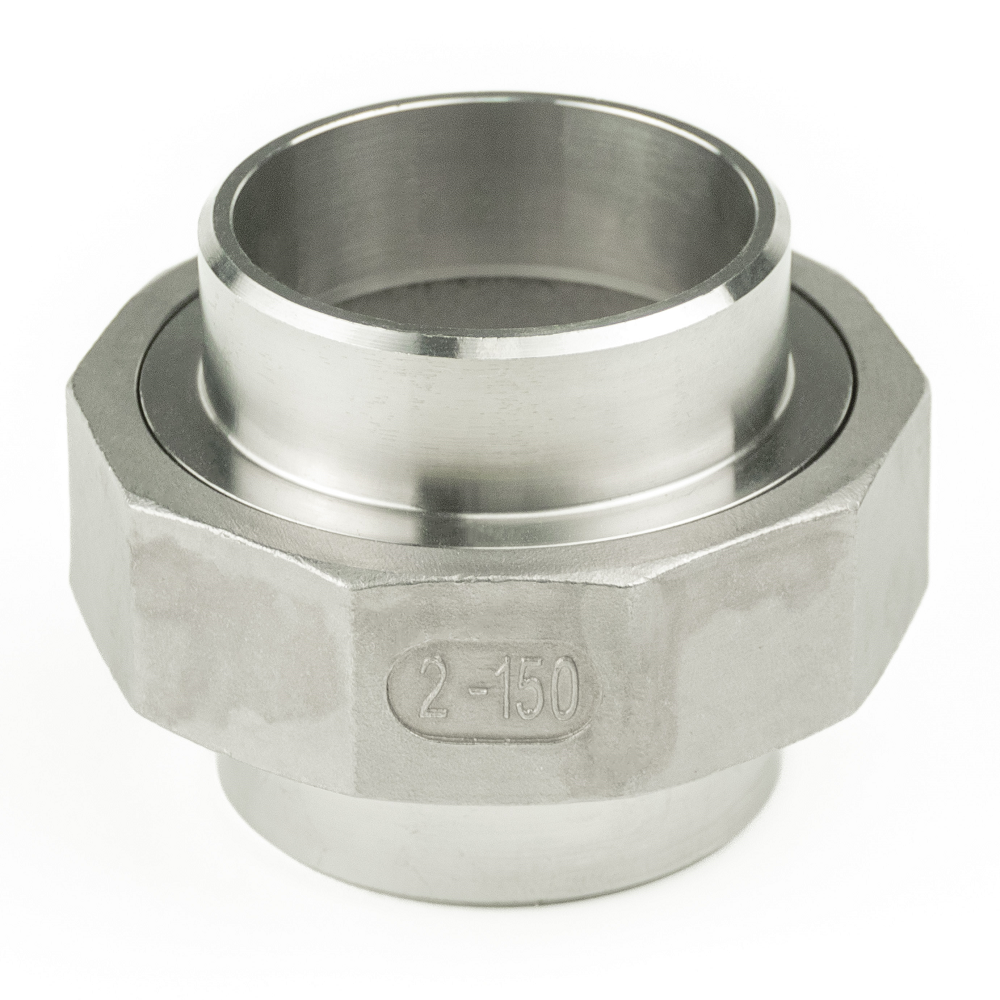

Наступне зображення демонструє, які типи фітингів можна придбати в нашому інтернет-магазині:
Основними матеріалами для вироблення фітингів є латунь, чавун, мідь, бронза та пластик. Вони мають унікальні властивості та застосовуються в системах з металу, металопластику і пластику відповідно до призначення.
Як правило, вироби з цих матеріалів підходять для систем з нейтральним середовищем – гаряча/холодна вода, газ і нафта, пара тощо. У трубопроводах з хімічними речовинами вони не застосовуються через корозійність.
Більш універсальними, зносостійкими та сучасними є фітинги з нержавіючої сталі. Вони стійкі до корозії та пошкоджень, зберігають форму при роботі в трубах із агресивними речовинами – розчинниками, лугами і кислотами, оліями та ін. субстратами.
Різьбові фітинги від компанії VENTIL забезпечать надійність роботи трубопроводів та дозволять створити систему будь-якої конфігурації в залежності від індивідуальних потреб і вимог проекту. Обирайте якість функціонал та надійність!
Різьбові фітинги – це елементи для герметичного з’єднання труб, а також створення магістралі з відрізками різної форми – зі зменшенням або збільшенням діаметру труб, створенням поворотів у системі або різного напрямку. Вони застосовуються в системах опалення, водопостачання, транспортування газу і нафти, а також хімічних речовин, для підключення лічильників, кранів, змішувачів, забезпечують регулювання потоку теплоносія.
Важливо підбирати фітинги під тип трубопроводу, його параметри та ін. конструкційні особливості і тип робочого середовища. Наприклад, для створення розгалуженої системи потрібні трійники, колін, або хрестоподібні елементи для з’єднання труб різного діаметру – ніпелі тощо. З матеріалів кращим варіантом буде нержавіюча сталь. Такі фітинги витримують екстремальні температури, високий тиск, стійкі до руйнування від впливу агресивного середовища.
Різьбові фітинги з металу підходять для встановлення у системи з гарячою парою та водою. Елементи з нержавіючої сталі витримують температуру до +220 °C. Для трубопроводів опалення і водопостачання підійдуть фітинги різної форми – ніпелі, муфти-американки та перехідні елементи, футорки, а також контргайки для максимальної герметичності системи.
Номінальним тиском, що витримують різьбові фітинги, досягає 20 Bar. Хоча існують моделі, що розраховані на максимальний тиск 40 Bar, тому вони підходять для встановлення у трубопроводах з високим тиском – на насосних станціях, системах водо- і газопостачання, транспортуванні стиснутого повітря тощо. Також ці елементи зберігають цілісність магістралі при перепадах тиску та в умовах постійної інтенсивної експлуатації.
Спочатку визначтеся з призначенням, типом, протяжністю системи і спроектуйте де будуть розташовані точки переходів та з’єднань, щоб підібрати форму, діаметр фітингів та їхню кількість. Для роботи знадобиться стрічка з тефлону, ключ, труборіз і фітинги. Відріжте рівні відрізки труби, змажте різьбу елемента і труби. За допомогою ключа затягніть фітинг на трубі, для додаткової щільності можна використати стрічку з тефлону. По завершенні процесу перевірте роботу системи, щоб не було витоків.
Для роботи з агресивними рідинами та їдкими хімічними речовинами важливо вибрати фітинг з нержавіючої сталі. Цей матеріал стійкий до іржавіння та роз’їдання поверхні, не пошкоджується абразивними частинками та зберігає свою форму і функціональність при різних температурах, що потрібні для транспортування агресивних субстратів. Також важливо, щоб елемент підходив до труби за параметрами для максимальної герметичності.
