Щоб забезпечити рух потоку в трубопроводах в одному напрямку, потрібні зворотні клапани. Ці невеликі пристрої контролюють рух газу чи рідин для захисту обладнання та уникнення забруднень робочого середовища, а вигідніше за все придбати ці пристрої можна в інтернет-магазині VENTIL. Ми пропонуємо якісні елементи з нержавіючої сталі для трубопроводів різних діаметрів для промислового та побутового призначення.
Ці пристрої захищають насоси і труби, що знаходяться під високим тиском від витоку газоподібних речовин та рідин і спрямовують потік в єдиному напрямку. Якщо в системі різко змінюється тиск через пошкодження, клапан замикає потік, запобігаючи аварії. Саме тому зворотними клапанами успішно користуються як у житлових приміщеннях, так і на промислових, енергетичних та ін. об’єктах.
Клапани зворотного потоку затребувані в багатьох сферах: хімічній, нафтогазовій, фармацевтичній, харчовій та сфері комунальних послуг – для опалення, водопостачання тощо. Часто у побуті ці пристрої встановлюють з кульовими кранами в насосах або лічильниках води.

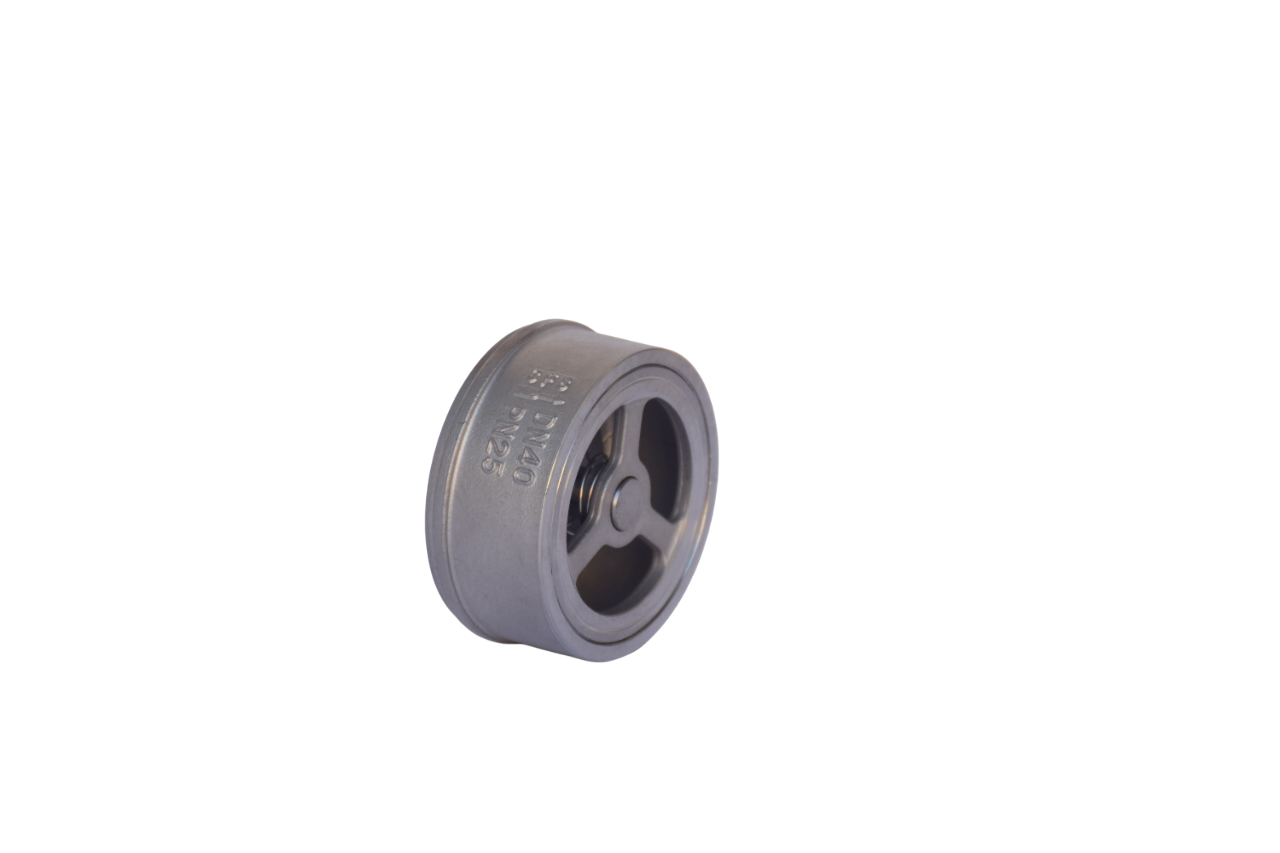

Дане зображення показує, як працюють зворотні клапани в різних системах трубопроводів:
Основними елементами конструкції зворотного клапана є корпус, пружина, заслінка або диск та ущільнюючі сідла. Диск або куля рухається під впливом потоку газу чи рідини, спрямовуючи його в один напрямок та блокуючи при зворотному русі.
Зворотний клапан можна монтувати на вертикальних і горизонтальних трубах. Також клапани бувають різного діаметру, який підбирається під трубопроводи. Менший розмір підходить для побутових систем, більший – для промислових та великих трубопроводів.
Ці пристрої виготовляють з різних матеріалів – чавуну, латуні тощо, але інтернет-магазин VENTIL пропонує вироби з нержавіючої сталі, адже вона є найбільш довговічною, міцною і зносостійкою, не потерпає від корозії від їдких хімічних речовин та механічних пошкоджень.

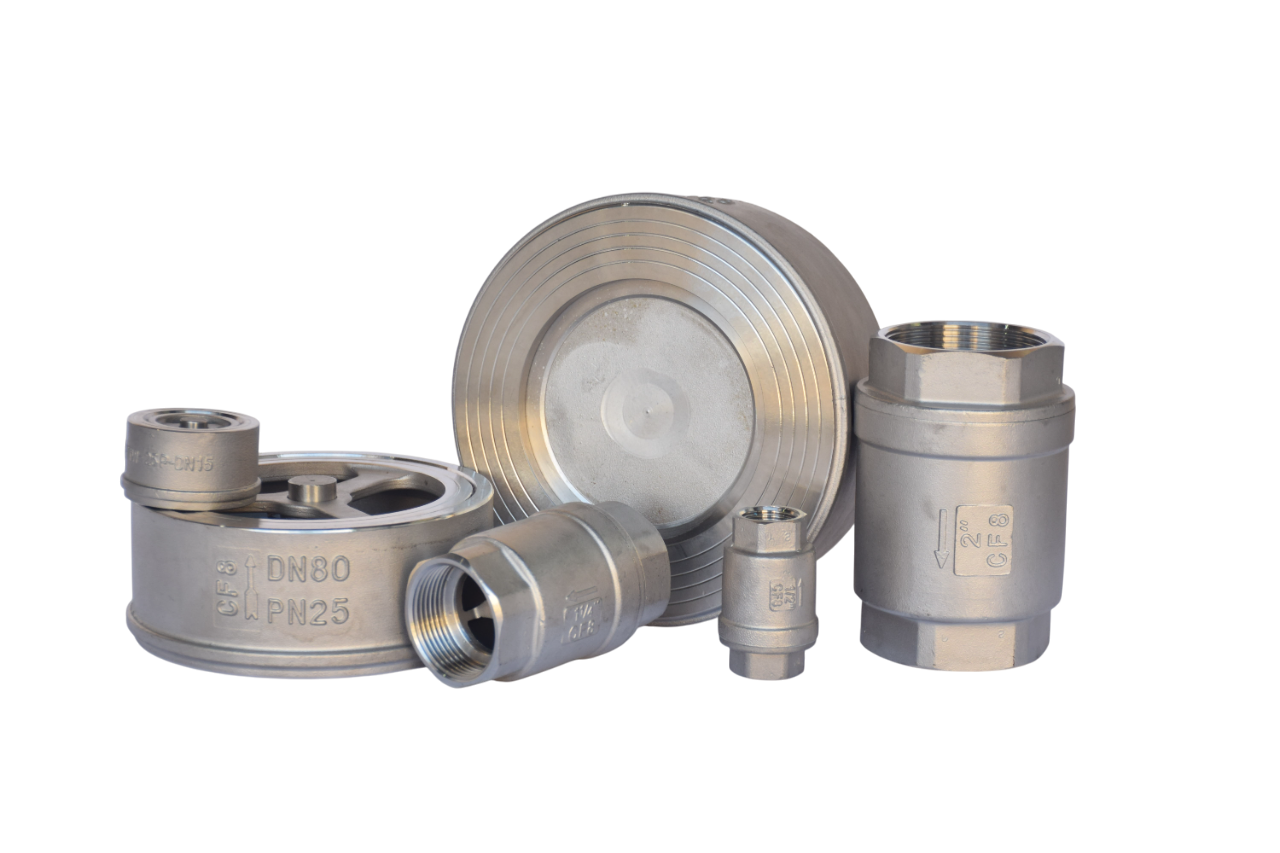

На цьому зображені представлені варіанти зворотних клапанів з асортименту нашої компанії:
Залежно від типу замикання системи зворотні клапани бувають кількох видів.
Клапан, де елементом для блокування потоків є рухома сфера. В окремих моделях вона має пружину для утримання закритого положення. В разі зворотного потоку куля переміщується до сідла й створює ущільнення, замикаючи потік. Такий тип клапану можна встановити на будь-якому відрізку трубопроводу.
Мають просту конструкцію. Основним запірним елементом є диск, що зміщується в бік зміненого потоку під власною вагою і зупиняє його.
Відрізняється компактними розмірами рухомого золотника, який зміщується в отворі труби при зміні внутрішнього потоку. Застосовується в парових двигунах, гідравлічних і пневмосистемах.
Такий зворотний клапан оснащений гнучкою мембраною, що розміщується між корпусом пристрою та кришкою вентиля. Мембрана встановлюється на штоку, де вона пересувається і перекриває потік. Рухомі деталі не контактують із речовиною, тому служать довше за інші й можуть застосовуватися при роботі з агресивним середовищем і з твердими часточками.
В інтернет-магазині VENTIL представлені надійні клапани, що зберігають функціональність та безперебійність роботи в умовах інтенсивної експлуатації при потоках субстратів різної температури під великим тиском.
На цьому зображенні можна побачити різні типи зворотних клапанів:
Щоб зі зворотним клапаном не виникало проблем в системі, важливо врахувати кілька моментів:
Важливо! Якщо в трубопроводі встановлені насоси, зі сторони нагнітання бажано монтувати клапан із додатковою запірною засувкою.
В спеціалізованому інтернет-магазині VENTIL можна купити зворотні клапани високої якості з нержавіючої сталі. У нас представлений найбільший вибір моделей різного діаметру. Уся продукція пройшла випробування, має сертифікати та гарантію довговічності і безперебійності роботи.
Зворотним клапаном називають гідро- або пневмопристрій, призначений для спрямування потоку робочого середовища трубопроводів в одному напрямку, а також його зупинки при зворотному русі. В процесі роботи клапан автоматично закривається, коли субстрат в трубі починає рухатись зворотно, і відкривається, коли речовина рухається із вхідного боку. Це захищає трубопроводи від пошкоджень, стрибків тиску та аварій.
Зворотні клапани різняться за способом кріплення до труби – муфтові вкручуються в трубу, зварні – приварюються, фланцеві – монтуються між фланцями на трубі, притискаючись гайками і шпильками. Також виділяють різні пристрої за способом замикання потоку: пружинні кульові, дискові, мембранні тощо. За матеріалом виготовлення існують чавунні і латунні, що застосовують в нейтральних середовищах, і з нержавіючої сталі, які підходять для нейтральних і агресивних середовищ.
Зворотні клапани підйомного пружинного типу підходять для систем із високим тиском. Наприклад, пружинні моделі монтують у трубопроводи, де поток рухається з високою швидкістю і тиском. Запірний елемент (куля або тарілка) міцно встановлений в ущілюючому сідлі, за рахунок чого забезпечує безперебійну роботу системи. Вони підходять для транспортування стисненого повітря, пари та ін. субстратів, що проходять системами з високим тиском відкриття.
Потрібні гайкові ключі, труборіз і герметик. Перед встановленням вимкніть систему, визначте зону монтажу та промийте пристрій від бруду і пилу. Перевірте позначку на корпусі, щоб встановити клапан у відповідному напрямку потоку. Безпружинні моделі встановлюються горизонтально. Монтаж фланцевих клапанів проводиться в чітко відкаліброваних трубах. Встановіть клапан і затягніть з’єднання або приваріть пристрій та протестуйте роботу. Це можна зробити за допомогою манометрів, встановивши їх до та після пристрою. Прослідкуйте, щоб потік йшов в один бік, не повертаючись.
Загалом, зворотній клапан з якісної нержавіючої сталі, що чітко підходить за діаметром, не потребує частого обслуговування. Заміна важлива для ущільнюючих елементів по мірі зношування. Для цього діагностику пристроїв проводять раз на 3 місяці, перевіряючи стан ущільнювачів, очищаючи накопичений бруд. Також, якщо клапан знаходиться на відкритому повітрі, бажано захистити його від перемерзання при мінусових температурах.
Спочатку треба перевірити клапан на наявність тріщин, корозійних плям та ін. пошкоджень. Також слід оглянути місця з’єднань та болти, а також перевірити стан ущільнюючих елементів. Якщо помітні деформації корпусу клапана або його сильні пошкодження абразивними частинками, зносилися ущільнюючі кільця, а тиск затвору не збігається зі значеннями відкриття, пристрій варто замінити.
Клапан з пружинним механізмом відкривається під тиском речовини, що рухається у трубопроводі на пружину. Коли тиск знижується, запірний елемент повертається у закритий стан. В дисковому механізмі запірна деталь клапана відкривається під дією речовини. Але, на відміну від пружини, диск опускається в сідло за рахунок власної ваги. Пружинний механізм підходить для речовин, шо рухаються з високою швидкістю і тиском. Дисковий – ефективно працює при низькошвидкісних потоках.
