Клампове з’єднання з нержавіючої сталі – затискна швидкознімна деталь, що застосовується на трубопроводах для з’єднання між собою його окремих частин. Цей тип з’єднання оптимальний для процесів, де потрібна часта «розпаковка» труб для перевірки й обслуговування та швидкий і простий монтаж.
Купити нержавіючі клампи можна на сайті магазину VENTIL. Пропонуємо великий вибір оригінальних з’єднань від перевірених виробників з гарантією якості, довговічності та надійності.
Ключові характеристики клампових нержавіючих з’єднань
Клампове з’єднання – затискне, тому основна функція полягає у зручному і швидкому збиранні стиків труб – фітингів, частин труб та затворів. Це особливо актуально для підприємств у галузі харчування і фармацевтики, де необхідно розбирати труби, що очищувати та дезінфікувати їх.
Максимальний тиск, що витримують клампи – до 10 бар, при цьому нержавіючі елементи можна застосовувати в трубах з робочим середовищем температурою до +150-200 °C.
Усі з'єднання кламп мають конструктивні деталі:
На сайті VENTIL представлені клампові з’єднання з нержавіючої сталі з прокладками із синтетичної гуми EPDM, силікону та ін. матеріалів, що є стійкими до агресивних робочих середовищ та високих температур.
Зображення-схема нижче показує, з чого складаються клампові нержавіючі з’єднання:
Різновиди клампових з’єднань
Зазвичай клампові з’єднання мають однакову конструкцію, але існують різні стандарти та відмінність у діаметрах, товщині та марках сталі.
Так, з’єднання можуть бути зроблені за такими стандартами:
В магазині VENTIL можна придбати нержавіючі з’єднання клампів у комплекті зі сталевими патрубками, що витримують вплив їдких реагентів та ін. негативних зовнішніх впливів.
Найбільш якісними є з’єднання з нержавіючої сталі AISI. Клампи зі матеріалу AISI 304 мають високі антикорозійні показники, що робить їх затребуваними в трубопроводах, що транспортують кислоти в середній концентрації, спирти, а також питну воду, рідкі харчові інгредієнти тощо.
Клампові з’єднання зі сталі AISI 316 – вдосконалені елементи з додаванням у сплав нікелю і молібдену. Застосовуються для транспортування агресивних хімікатів, розчинів, сірчистого газу, органічних кислот тощо.
На наступному зображенні можна подивитися системи трубопроводів різного діаметру, у яких встановлюються нержавіючі клампові з’єднання:
Де застосовують з’єднання кламп
Завдяки універсальності, антикорозійності, простоті монтажу і демонтажу та можливості підібрати ущільнювач і діаметр придбати клампові з’єднання з нержавійки – ідеальне рішення для широкого спектру промислових та виробничих галузей з особливими вимогами до стерильності внутрішнього простору:
Саме для підтримки чистоти труб і робочого середовища потрібно часто збирати/розбирати з’єднання трубопроводів для промивання, тому купити клампові з’єднання з нержавійки в магазині VENTIL – оптимально для об’єктів різних галузей промисловості, щоб створювати гігієнічні, надійні та доступні в обслуговуванні з’єднання між частинами труб у системі.
Щоб підібрати клампові нержавіючі з’єднання, важливо звернути увагу на стандарти та розміри елементів, адже вони мають співпадати з трубопроводом. Треба правильно вибрати зовнішній та внутрішній діаметри труби і клампів, щоб забезпечити герметичність. Найбільш поширеним є німецький стандарт DIN. Також виберіть матеріал ущільнень. EPDM та силікон є найбільш універсальними та зносостійкими в умовах високих температур та агресивних середовищ, що транспортується трубами
В порівнянні з приварними та різьбовими видами з’єднань клампові значно швидше та легше монтуються і демонтуються без використання складних інструментів, що заощаджує час та підвищує продуктивність роботи під час обслуговування трубопроводів. Також з клампами можна змінити конфігурацію магістралі та ремонтувати трубопровід без потреби перекривати потік всієї системи. Клампи повністю гладенькі всередині та гігієнічні, тому можуть застосовуватися у сферах, де важлива стерильність робочого потоку.

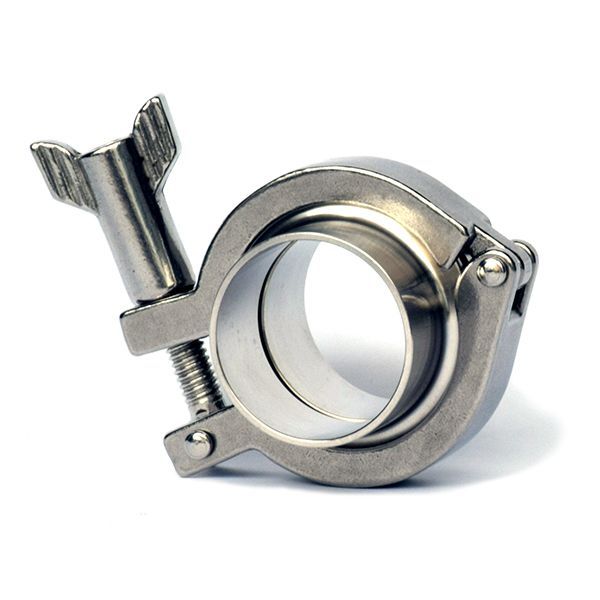

Клампові з’єднання швидко і легко встановлюються за допомогою патрубків. Вони оснащені «тарілкою», яка з’єднує труби і входить в пази хомута. Кламп затягується на трубі хомутом та фіксується штифтом або болтами. Герметизація клампа на стиках труб відбувається за рахунок ущільнювачів. Завдяки особливостям конструкції клампове з’єднання можна монтувати без використання додаткових інструментів.

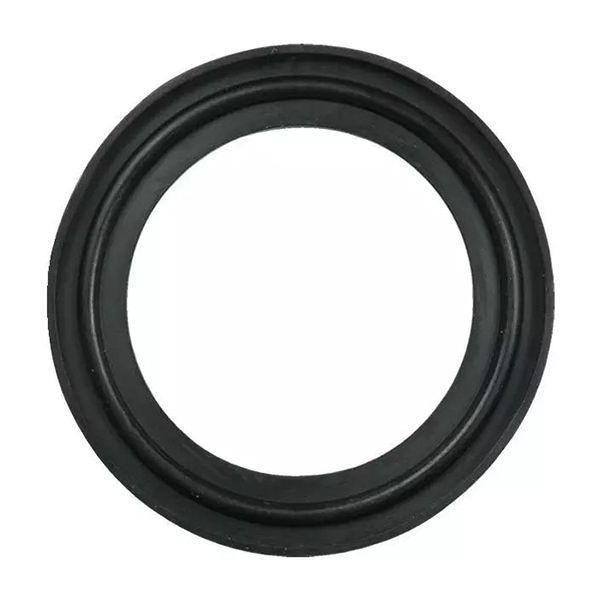

Для клампових нержавіючих з’єднань оптимально вибрати прокладки залежно від типу внутрішнього середовища. Для агресивних субстратів – кислот, розчинників і лугів краще вибрати ущільнювачі з хімічно- і термостійких полімерних матеріалів – еластомера Viton, харчової гуми EPDM, силікону, фторопласту PTFE. Всі ці матеріали підходять для сталевих клампів та надовго зберігають пружність.
Попри надійність та зносостійкість до різних впливів перевіряти герметичність клампових з’єднань необхідно за правилами, встановленими в технічній документації. Точна частота перевірок залежить від умов експлуатації з’єднань. Наприклад, чим вище тиск і температура в системі та чим вищі вимоги до збереження стерильності робочого середовища, тим частіше треба контролювати герметичність з’єднань.
Обслуговування клампових з’єднань проводиться з періодичністю залежно від сфери застосування трубопроводів. Наприклад, магістралі, що вимагають постійної підтримки стерильності (фармацевтична та харчова галузь), потребують частої перевірки герметичності з’єднань клампів та промивання труб. Клампи, що застосовуються в трубах для подачі технічної води, проходять ревізію рідше.
Клампові з’єднання можна використовувати повторно після демонтажу. Ці елементи мають просту конструкцію та не вимагають застосування інструментів при збиранні/розбиранні труб. Це знижує ризики механічного пошкодження і деформації клампів при демонтажі. З’єднання затягується на трубі хомутом з штирем або болтами, що дозволяє швидко та охайно розібрати трубу та встановити кламп в іншому місці.
