У складі болтового з’єднання шайбу часто не помічають, проте вона має велике значення. Залежно від призначення і особливостей конструкції ця деталь застосовується в кожній сфері життєдіяльності - вона збільшує площу опору навантаженням, попереджає послаблення гвинтів, забезпечує герметичне з’єднання від проникнення вологи та виконує багато інших функцій.
Компанія VENTIL пропонує якісні шайби для зміцнення різьбових з’єднань при монтажі конструкцій різного призначення: від автомобільних запчастин до сантехнічного обладнання і трубопроводів. У нас представлені вироби з нержавіючої сталі різного діаметру, тож ви знайдете все, що вам потрібно.
Різьбове з’єднання застосовується всюди, зокрема в будівництві, виготовленні меблів та прокладанні трубопроводів. Класичний вигляд цього з’єднання – гайка, болт, та шайба.
Задачі шайби – наступні:
За конструкцією шайба – це круглий елемент з отвором по центру, що є допоміжним кріпильним елементом під капелюшок гвинта, болта, шурупа або гайки. Вона захищає кріплення від самовідгвинчування під дією вібрацій, тиску та ін. навантаженнях. Збільшена площа притиску підвищує щільність з’єднань, що важливо при монтажі трубопроводів для захисту з’єднань від протікань та аварій.
На цьому зображенні представлена схема різьбового кріплення з шайбою:
Внутрішній отвір шайби має трохи більший діаметр, ніж стрижень болта або шпильки. Зовнішній може мати різні розміри, в тому числі збільшені - при високих навантаженнях конструкції та великому розміру інших кріпильних елементів. Зокрема, розмір такої шайби має бути майже у 3 рази більший внутрішнього.
Плоскі гайки виготовляються за ГОСТ-стандартами, тому підібрати правильний розмір для кріплення шайби можна в спеціальних таблицях відповідності.
Для максимальної міцності шайби виробляють з нержавіючої сталі. Це робить виріб стійким до корозії від вологи, коливань тиску і температури, а також дозволяє застосовувати шайбу в умовах агресивних середовищ.
Шайбою забезпечують зміцнення та герметизацію кріплень в різних галузях виробництва і промисловості. Для кожної задачі є свої типи виробів, що мають різну форму та призначення.

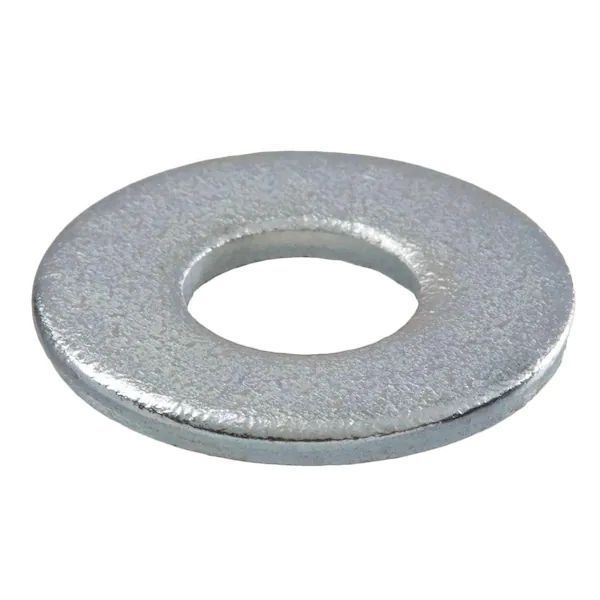

Плоскі шайби – найбільш поширені. Рівномірно розподіляють навантаження на кріплення, знижують механічне тертя при затягуванні та є простими в монтажі. Затребувані у фланцевих кріпленнях при прокладанні та ремонті трубопроводів різного типу, підключення арматури та сантехнічного обладнання.
Гровери (пружинні) – мають форму кільця, що розрізане навскіс під певним кутом і конструтивно нагадують пружину. При затягуванні шайби гровер стискається, що запобігає розкручуванню кріплення в місцях з підвищеними вібраційними навантаженнями.
Стопорна шайба – має зуб на внутрішньому або зовнішньому краї, повернутий на 45⁰ до площини основи. Це захищає кріплення від ослаблення під дією динамічних навантажень. Підходить для монтажу систем труб високого тиску, а також при збиранні та приєднанні до інженерних комунікацій побутового обладнання та сантехніки.
Тарілчаста – зміцнює кріплення та збільшує площу з’єднання. Такі шайби можна накладати одна на одну для створення демпферного пристрою.
На зображені нижче можна побачити приклади різних форм шайб:
Купити шайби для зміцнення різьбового кріплення у фланцевих та ін. механізмах – ефективне та економне рішення, адже найміцніші нержавіючі вироби коштують недорого за рахунок малої ваги і компактності. Також конструкція, посилена шайбою, продовжує строк експлуатації всієї конструкції, зберігаючи її герметичність та міцність при високих навантаженнях.
Шайбою є важлива деталь кріплення пласкої форми, що застосовується в різних конструкціях разом із болтами, гайками та шпильками. За рахунок шайби збільшується опорна площа, що попереджає деформацію та різні пошкодження поверхонь і виключає ризик продавлювання гайки або ін. кріпильного елементу в матеріал основи. Підходить для фланцевих металевих з’єднань, а також дерев’яних конструкцій, адже їх матеріал достатньо вразливий до продавлювань.
Шайби виготовляють з різних матеріалів, залежно від конкретної робочої задачі, типу і матеріалу конструкції, до якої вони кріпляться. Найбільш поширеними є металеві вироби – з алюмінію, латуні, оцинкованої сталі та ін. Сталь є максимально довговічною, міцною і зносостійкою, що дозволяє застосовувати її в будь-яких умовах, в тому числі для герметичних фланцевих з’єднань у трубопроводах в побутових і промислових системах, а також будівництві та ін. галузях. Також для окремих завдань можуть виготовлятися шайби з полімерних матеріалів.
Розміри усіх шайб – стандартизовані та підбираються від діаметр гвинта або болта, з яким їх використовують. Ключові параметри, на які треба звернути увагу – зовнішній та внутрішній діаметр гайки з болтом. Перший показник визначає розмір виробу, другий – має відповідати діаметру різьби болта. Також важливо правильно підібрати товщину самої шайби залежно від призначення елементу: чим більші розміри болта і гайки, тим товстіша має бути шайба.
Ці два види шайб відрізняються формою та призначенням. Плоска має форму рівного млинця з отвором посередині та рівну товщину по всій площині. Вона однаково розподіляє навантаження на кріплення. Пружинна шайба має однойменну форму, за рахунок чого створює осьове навантаження на болти та гайки, необхідне для створення опору до самовідкручування з’єднання різьби при вібраціях та ін. навантаженнях на кріплення.
Щоб підібрати шайбу для високих навантажень, важливо правильно вибрати її розмір під болти і гайки. Також залежно від призначення можна вибрати форму шайби для підвищених навантажень, наприклад – пружинну, конічну або стопорну. Також рекомендуємо придбати шайбу з оцинкованої сталі високого класу міцності, що має збігатися з міцністю ін. кріпильних елементів. Сталевий вибір гарантує стійкість до механічних пошкоджень, корозії, та впливу високих температур.
Для експлуатації в агресивних середовищах підійдуть шайби з нержавіючої сталі. Їхня головна перевага – можливість застосування в умовах впливу хімічних речовин за рахунок антикорозійного покриття. Саме тому нержавіючі вироби застосовуються в кріпленнях трубопроводів, що перекачують їдкі і токсичні реагенти. Сталева шайба не втрачає своїх властивостей і форми під дією кислот, лугів та ін. речовин.
Для дерев’яних конструкцій підійдуть плоскі шайби з пластику або сталі. Краще вибирати великий зовнішній діаметр, щоб збільшити площу тиску і розподілити навантаження на дерев’яний матеріал. Це дозволить мінімізувати вдавлювання кріплення в поверхню та уникнути деформації та пошкодження конструкції. Такі шайби підійдуть для зміцнення меблів, сільськогосподарського обладнання, різних форм архітектури тощо.
