Якісної та безпечної роботи лінії магістральних трубопроводів під високим тиском можна досягти роз’ємними герметичними з’єднаннями, що швидко монтуються і демонтуються – фланцевими елементами. А при монтажі фланців на трубопроводах застосовують якісні сталеві болти, придбати які можна на сайті компанії VENTIL.
Пропонуємо широкий асортимент деталей для герметичного і надійного стягнення фланцевих з’єднань будь-якого розміру та трубах побутового і промислового призначення. Застосування кріпильних болтів не лише забезпечить безперебійне транспортування речовин по трубах, а й знизить ризик аварій та витоків небезпечних субстратів.

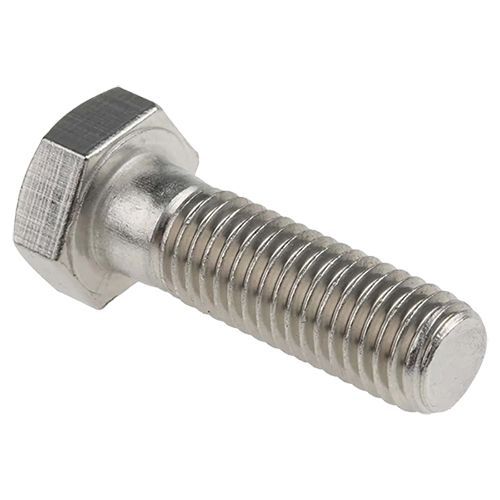

Болтом називають кріплення, що має форму циліндричного металевого стрижня з різьбою, на яку нагвинчується шестигранна гайка з внутрішньою різьбою для міцності конструкції. З протилежного боку розташована головка, що може бути різної форми – круглої, квадратної тощо. Проте зазвичай ця частина має форму шестигранника, з яким легко працювати ключем. Це забезпечує створення з’єднання, яке можна швидко і зручно розібрати.
Болти виготовляють з різних металевих матеріалів – алюмінію, латуні, міді з кадмієвим, цинковим та ін. покриттями. Вироби з легованої або вуглецевої сталі міцні, витримують високу температуру, але підходять тільки для систем з нейтральним середовищем.
Найбільш міцними та надійними є болти з нержавіючої сталі. Такі кріплення можна застосовувати для системи трубопроводів з будь-яким робочим середовищем, в тому числі агресивним. Також ці вироби стійкі до корозії та на багато років зберігають первісний вигляд і фізичні якості. Крім того, болти мають різний тип різьблення: метрична, дюймова, прямокутна, трубна та ін. Найпоширенішою є метрична різьба, що позначається літерою М. Поруч ставлять цифру для позначення діаметру болта.
На зображенні представлені різні види болтів для кріплення елементів трубопроводів:
Металевими болтами виконують надійні фланцеві з’єднання трубопроводів та ін. частин – приладів, запірної фланцевої арматури, апаратів, що використовуються в хімічній, нафтопереробній, газовій та інших сферах промисловості, а також для систем водопостачання, підключення лічильників, регулюючого обладнання тощо.
Болти виготовляють різними способами:
Фланцеві з’єднання на різних трубах потребують забезпечення герметичності, міцності та довговічності в екстремальних умовах тиску і високих температур. Тому фланці кріплять болтами через отвори, що розташовані на рівній відстані від центру з’єднувального елемента.
Залежно від особливостей експлуатації, зокрема тиску середовища у трубопроводі, болти використовуються:
Важливо врахувати, що чим вищий тиск в системі, тим вищий клас міцності повинен мати болт.
З’єднання за допомогою фланців у трубопроводах є одним з найпопулярніших, адже дозволяє сполучати різні частини магістралі, монтувати допоміжне обладнання, арматуру тощо. Але при виборі кріпильних елементів важливо правильно підібрати довжину болтів для різних фланців, тому що це впливає на герметичність і міцність конструкції.
Треба визначити вид фланців – запірні, поворотні, приварні, а також товщину цих виробів. Наприклад, якщо товщина дисків фланців 26 мм, болт має бути довжиною 40 мм, а для фланців 40 мм треба обрати болти 65 мм.
На зображенні нижче представлена таблиця з відповідністю розмірів болтів та фланців:
Також треба звернути увагу на тип різьблення - як правило, це метрична різьба. Варто орієнтуватися і на розмір фланцевого диска: чим він більший, тим більше болтів застосовується для кріплення. Точна кількість визначається по числу отворів на диску.
Купити болти для надійного кріплення фланців та підключення ін. елементів та обладнання в системі трубопроводів можна в компанії VENTIL. Пропонуємо широкий асортимент сталевих якісних виробів, що підвищать зносостійкість та герметичність з’єднань труб і продовжать строк їхньої експлуатації.
Болт – металевий стрижень циліндричної форми з різьбленням по основній довжині під гайку. Також він має головку на кінці у вигляді шестигранника для зручного монтажу і демонтажу гайковим ключем. Болт є одним з найпоширеніших кріпильних елементів різних конструкцій, в тому числі в системі трубопроводів. Зокрема, його застосовують для міцного сполучення фланцевих деталей труби.
Болт застосовується для надійної фіксації фланцевих та ін. елементів в системах трубопроводів. На відміну від ін. типів кріплень для фланців, зокрема шпильок, болт має невелику довжину, що дозволяє монтувати його в обмеженому просторі. Він має широкий діапазон діаметрів, тому підходить для кріплення запірних елементів різного розміру. Також болт є найбільш простим у монтажі і демонтажі, а для систем з підвищеними вимогами до герметичності разом з ним можна використовувати шайбу і гайку.
На болтах використовується метричний і дюймовий тип різьби. В першому випадку діаметр різьблення незмінний по всій довжині болта і кут профілю – плоскозрізаний під кутом 60°. Розмір і крок різьблення вимірюється в мм. Дюймова різьба має кут 55°. Діаметр зовні вимірюється в дюймах, а крок різьби – кількістю витків на 1 дюйм. Також бувають ліво- і правосторонні різьби на болтах. У лівих напрям різьбогвинтової лінії йде проти годинникової стрілки, у правих – за годинниковою.
Матеріал виготовлення болта важливий, оскільки визначає тип трубопроводу та умови, при яких можна використовувати виріб, рівень міцності, корозійності тощо. Найбільш універсальними, міцними і зносостійкими є вироби із оцинкованої сталі. Такі кріплення не піддаються корозії під впливом вологи, не руйнуються від хімічних речовин, а також є стійкими до перепадів температур і тиску та сумісні з ін. металами, тому можуть застосовуватися для будь-яких робочих задач.
Клас міцності вибраного болта повинен відповідати умовах, в яких він буде використовуватися. Наприклад, болт має витримувати встановлений у системі тиск, температуру та ін. навантаження. За ГОСТом, виділяють 11 класів міцності сталевих болтів. Чим вищий клас, тим вищі несучі якості виробу. Отже, чим вищий тиск, температура і вібрації діють на систему трубопроводу та його елементи, тим міцнішим має бути болт.
