Фланцеві з’єднання елементів трубопроводів є одними з найбільш ефективних та надійних, але при стикуванні окремих труб, а також в ході інтенсивної експлуатації трубопроводів, що транспортують середовище під високим тиском та при високій температурі, існують ризики порушення якості перекачування, розгерметизації труб та виникнення аварій. Щоб уникнути цих проблем та забезпечити безперебійну роботу трубопроводів в екстремальних умовах застосовують прокладку під фланець, яку можна купити в компанії VENTIL.
В розділі нашого сайту представлені біконітові і паронітові прокладки, що ефективно працюють в різних умовах температур і тиску та підходять для механізмів з максимальними вимогами до герметичності.
Сталеві фланці мають високі показники антикорозійності, міцності і довговічності, проте цей метал має особливу кристалічну решітку, тому під час виробництва на поверхні дисків можуть виникати мікротріщини, нерівності, задирки та ін. дефекти. Мінімізувати ці недоліки при монтажі трубопроводів допоможуть прокладки для фланців. Вони є комплектуючим елементом, що затискається між металевими фланцями кріпленнями та служить для абсолютного заповнення зазорів між дисками та герметизації конструкції.
Матеріал деталей має щільно притискатися до фланців в точках з’єднання, витримувати перепади тисків, високу температуру та вплив хімічного середовища.
Зважаючи на те, що прокладка під фланець може вирівнювати їхню поверхню та заповнювати нерівності, зменшуючи тертя металевих дисків між собою, вона з часом зношується і потребує заміни. Ущільнення для фланців служать додатковими елементами для підвищення герметизації системи. До них відносяться різні кільця, стрічки та шнури тощо. Крім фланцевих сполучень, їх можна застосовувати і для герметизації різних фітингів, а також при підключенні приладів до труб.
Дане зображення показує схему збирання фланцевого з’єднання з герметизуючою прокладкою:
Прокладки є компактним, але незамінним елементом, що забезпечує безаварійне функціонування трубопроводів та продовжує строк експлуатації фланцевих з’єднань двох труб.
Прокладкою під фланець вирішується питання герметичного прилягання фланцевих вузлів з’єднання до елементів труби в системах різного призначення: від газо- та водопостачання до магістралей, що транспортують агресивні середовища.
Також ці вироби затребувані при під’єднанні до системи:
Умови експлуатації фланцевих з’єднань трубопроводів, зокрема тип робочого середовища, визначають вибір матеріалу прокладки. Наприклад, для нейтральних середовищ підходять прокладки під фланець з гуми, каучуку тощо. Для трубопроводів, що транспортують агресивні середовища, краще вибрати металеві вироби. При цьому до складу деяких неметалевих прокладок додаються різні домішки, що роблять ці елементи стійкими до кислот, лугів, продуктів нафтопереробки та дозволяють використовувати більш легкі та доступні деталі.
На цьому зображенні можна побачити, як виглядають прокладки під фланці, що застосовуються в різних типах з’єднань труб та обладнання:

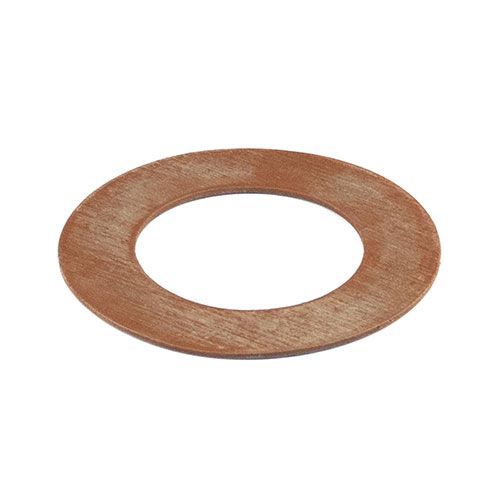

Серед найпопулярніших типів прокладок для фланців є біконітові і паронітові. В першому випадку – це елемент із суміші каучукового та гумового матеріалу зі спеціальними присадками, що роблять його зносостійким в різних умовах. Такі прокладки зберігають свою ефективність при температурі до +150 °C, еластичні і не потребують зусиль при встановленні. Підходять для побутового використання для сантехнічних трубопроводів, постачання холодної води, системи вентиляції тощо, але не використовуються для трубопроводів з високим тиском і температурою.
Паронітова прокладка для фланця складається з азбесту та каучуку з порошковими наповнювачами. Витримує температуру до +450 °С, а також вплив хімічних речовин і високого тиску, тому є більш універсальною щодо умов експлуатації. Прокладки з пароніту використовуються в системах подачі стисненого повітря, нафтогазової продукції, гарячої води і пари, а також зберігають ефективність з’єднань магістралей, що транспортують токсичні та їдкі хімічні реагенти.
Підвищити надійність та забезпечити повну герметизацію фланцевих з’єднань труб та ін. обладнання в системі можна без зайвих зусиль та витрат часу і коштів. Звертайтеся до компанії VENTIL, щоб купити прокладки під фланець високої якості за вигідною ціною.
Прокладка є елементом ущільнення для фланцевих з’єднань трубопроводів, запірного обладнання та ін. механізмів. Використовуються для забезпечення максимальної герметичності з’єднання металевих фланцевих дисків за рахунок щільного прилягання до поверхні фланців. З прокладками підвищується надійність системи та мінімізується ризик витоків робочого середовища труб.
Прокладки для фланців виробляють з композитних матеріалів, до яких відносять паронітові, біконітові, фторопластові, гумові вироби. Їх застосовують в технологічних лініях з низьким і середнім тиском і температурою не вище +150 °С. Винятком є паронітові моделі, що підходять для температури +450 °С. Металічні прокладки є найбільш зносостійкими і використовуються в умовах високого тиску і температури. Їх виготовляють з міді, латуні, титану, нержавіючої сталі тощо.
Для з’єднання сантехніки та підключення приладів можна придбати каучукові (біконітові) прокладки. Вони витримують температуру до +150 °С та середній тиск в трубах. Їх можна застосовувати у системі кондиціонування і вентиляції, для холодного водопостачання тощо. Для підключення бойлерів, гарячого водопостачання та опалення краще підстрахуватися і борати паронітові прокладки, що витримують вищу температуру.
Для умов високотемпературного середовища важливо підібрати ущільнюючі прокладки, що будуть витримувати такі навантаження. Наприклад, для фланцевих з’єднань в системах опалення і гарячого водопостачання варто встановити прокладки з пароніту або сталі. Такі вироби зберігають свою форму та інші експлуатаційні властивості в умовах до +450 °С. Максимальна робоча температура вказується в технічних характеристиках виробу.
Щоб правильно встановити прокладку, диски фланців слід розташувати чітко паралельно один до одного, щоб прилягання було максимально рівним та щільним. Перед монтажем прокладки фланців треба ретельно зачистити від видимих пошкоджень, задирок, бруду та знежирити. Виріб прикладають рівно між дисками, щоб отвір прокладки збігався з отворами фланців. Потім зібрані елементи скріплюють разом за допомогою болтів або шпильок з гайками. Для додаткової герметичності під гайку встановлюють шайбу.
Прокладка зменшує тертя між дисками фланців та піддається перепадам тиску і температур, тому періодично потребує заміни. Для цього важливо проводити діагностику з’єднань трубопроводів. Якщо рівень деформації прокладки досягнув вище 30-50 % від початкової товщини, елемент замінюють новим. Також, якщо на прокладці видно тріщини, розриви та ін. пошкодження, її також замінюють. Строк служби залежить від умов експлуатації і вказується виробником. Наприклад, паронітові вироби служать в побуті до 5 років.
Ущільнення та прокладки виконують одну функцію – підвищення герметичності фланцевого з’єднання. При цьому прокладки є вузькою категорією. Вони представляють собою плоский елемент круглої або листової форми з еластичного або матеріалу або металу. Застосовується для статичної роботи – герметизації стиків трубопроводів, арматури. Ущільнення – ширша група, адже до неї відносяться кільця, клапани, стрічки тощо. Їх можна застосовувати в активних умовах роботи середовища – для насосів, вимірюючого обладнання, а також для додаткової герметизації деяких фітингів.
Повторне використання прокладок залежить від матеріалу їх виготовлення. Наприклад, напівметалеві і металеві можна встановити повторно, якщо вони мають задовільний стан для подальшої роботи та низький ступінь зносу, а будь-які пошкодження поверхні – відсутні. Прокладки з еластичного матеріалу – пароніту, біконіту, гуми тощо – зазвичай замінюють після демонтажу, оскільки вони зношуються і деформуються. Але вони мають доступну ціну і просто встановлюються, тому для надійності роботи системи їх легко змінювати щоразу.
