Безпека експлуатації трубопроводів різного призначення залежить від рівня якості запірних пристроїв. Забезпечити надійність та безперебійність роботи інженерних систем в різних умовах можна з кульовим фланцевим краном.
Така арматура зручна у використанні та затребувана в промисловості, адже завдяки особливій конструкції її можливо встановити в різних положеннях та важкодоступних зонах трубопроводу, а вигідніше за все придбати фланцевий кульовий кран можна в компанії VENTIL. У нас представлені сертифіковані виробі з якісних матеріалів в широкому діапазоні діаметрів і рівня тиску.
Основні елементи конструкції складає корпус із отворами під шпильки або болти, запірна сфера, ущільнювачі та важіль (рукоятка) для керування краном. Також можна придбати моделі з редуктором або зі спеціальним фланцем на корпусі для монтажу електроприводу.
Монтаж фланцевого кульового крана до трубопроводів виконується прокладкою з фланця. Ключовий запірний елемент – куля, що має внутрішній циліндричний отвір. Зазвичай вона виготовлена з полірованої сталі але бувають і з латуні.
Важіль розташований зверху корпусу і вказує на положення «закритий» або «відкритий» кран. За допомогою штока від рукоятки до сферичного затвору передається кінетична енергія. Ущільнювальним матеріалом для штоку та внутрішніх деталей крану застосовуються фторопластові прокладки і набивки. Опимальні варіанти – з PTFE, FKM, EPDM тощо.
Фланцеві крани можуть мати корпуси 2 основних типів.
Крани мають монолітний корпус, що забезпечує абсолютну герметичність від протікань, але такий варіант не дозволяє здійснювати діагностику, очищення пристрою та інші ревізійні заходи. Таку арматуру доцільно встановлювати в зонах, де не потрібне часте управління потоків середовища - це значно продовжить строк експлуатації крану.
Корпуси бувають двоскладовими і трискладовими. Фланцевий кран цього типу складають з окремих елементів розбірних деталей. Це дозволяє герметизувати і встановлювати запірну арматуру в трубах складної конфігурації, а також полегшує ремонтні та діагностичні роботи. Проте такі прилади коштують дорожче.

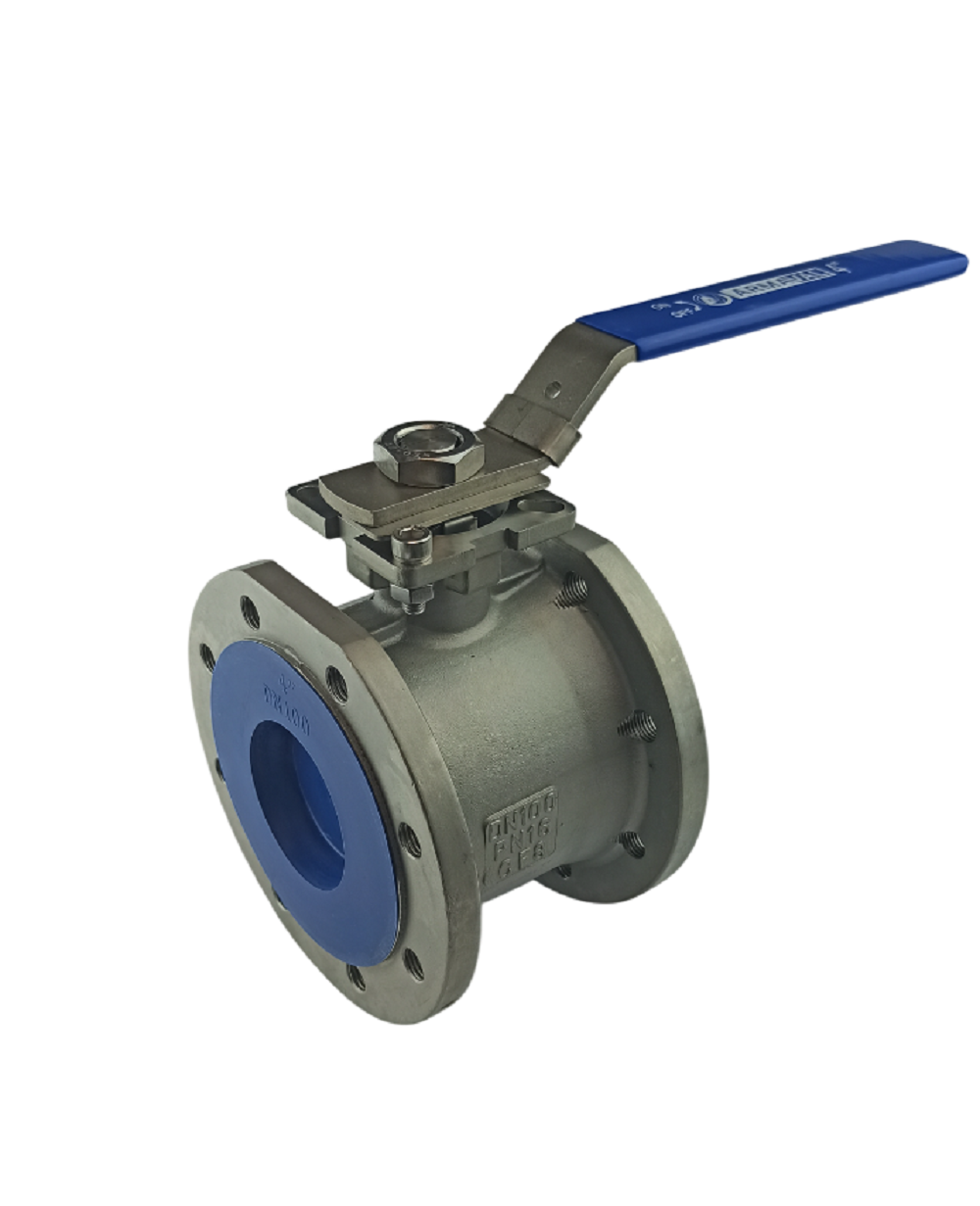

Дане зображення показує, приклади кульових фланцевих кранів з різними типами корпусів:
Компанія VENTIL пропонує крани під механічний і автоматичний способи регулювання:
З фланцевим кульовим краном автоматичного управління можна забезпечити ефективне управління виробничими процесами на великих промислових об’єктах.
Фланцеві крани виготовляють з металу, від якості якого залежить довговічність і надійність виробу. З матеріалів сучасних кульових арматур застосовують сталь або чавун.
Чавунні моделі чутливі до пошкоджень, температурних перепадів і піддаються іржавінню від води та корозії від хімічних речовин. Також моделі з діаметром понад 100 мм багато важать, що ускладнює встановлення, тому прилади з чавуну можна застосовувати для нейтральних речовин, зокрема для труб водопостачання. Також чавунна запірна арматура використовується для середовища тиском не вище 16 Bar і з температурою до +150 °C.
Сталеві фланцеві крани мають високі можливості щодо витримки екстремальних температур і тиску. Також вони універсальні у застосуванні для агресивних і нейтральних субстратів.
Крани кульові фланцеві зі сталі розділяють на три типи:
Сталеві нержавіючі крани – завжди актуальні у будь-яких сферах промисловості – для безперервного та безпечного транспортування луг, кислот, чистої питної води, газу, нафтопродуктів тощо.

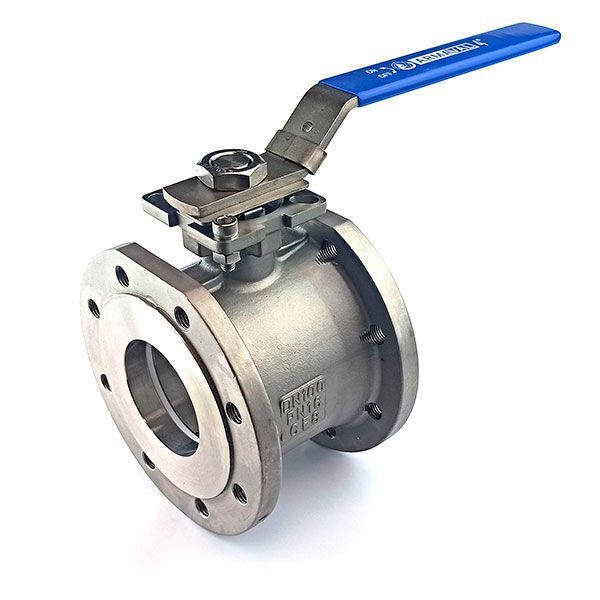

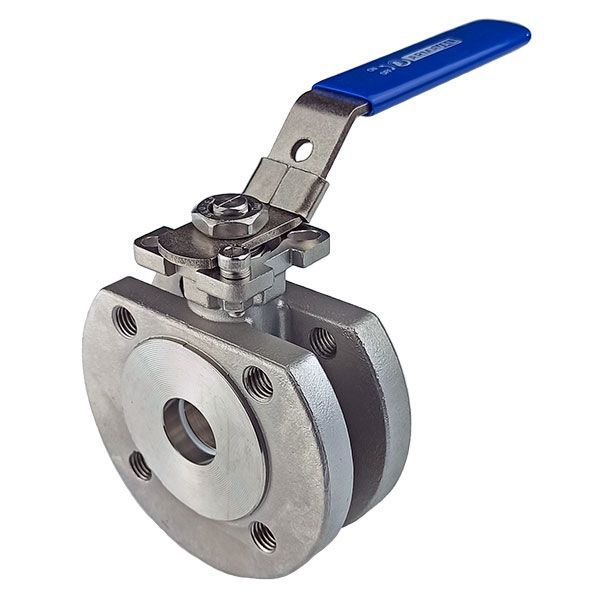

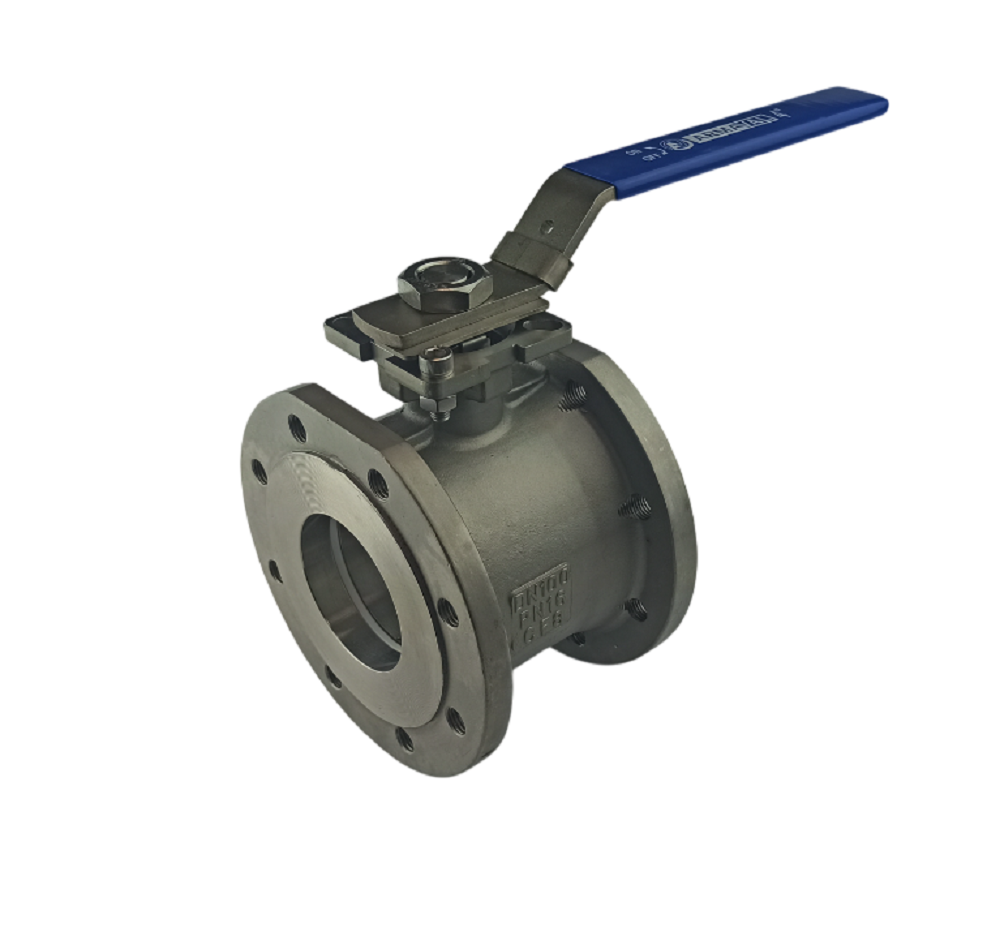

На цьому зображенні можна побачити деякі представлені у нас моделі кульових фланцевих кранів:
Такі пристрої забезпечать надійну роботу комунікаційної системи будь-якої складності та з будь-яким робочим середовищем, а вигідніше за все купити крани кульові фланцеві з якісної нержавіючої сталі, з повною непрохідністю та компактними габаритами можна в компанії VENTIL.
Ключові переваги кульових фланцевих кранів:
Також ці крани є найбільш ремонтопридатними, що ідеально підходить для промислових трубопровідних систем високого тиску або якісного побутового водопроводу. Тож залишайте заявку на сайті компанії VENTIL або телефонуйте нам, щоб купити фланцеві крани кульові високої якості.
Кульовий фланцевий кран є запірним пристроєм для регулювання роботи системи трубопроводів, забезпечуючи надійне керування потоком рідин та газів. Ці пристрої – одні з найпоширеніших типів кульових кранів, що відрізняються міцністю, простотою конструкції та легкістю монтажу і ремонту, а також універсальністю застосування в різних системах та малими розмірами.
Механізм фланцевого крана дає можливість легко відкривати і перекривати подачу газу, води, хімічних реагентів та ін. субстратів. Цей тип кульового пристрою забезпечує надійне та безпечне функціонування в температурному діапазоні від -60 до +180 °C і в режимі тиску до 16 Bar, тому його можна встановити у різні системи подачі нейтральних і їдких субстратів – водо- і газопостачання, нафтові магістралі, системи опалення та подачі питної води на об’єкти харчової промисловості. Підходить для управління транспортуванням хімічних реагентів, кислот, розчинників тощо.
Для пари, води, нафтопродуктів або природного газу підійдуть вироби з легованої або вуглецевої сталі. Для експлуатації в умовах мінусових температур та керування переміщенням їдких речовин варто придбати кран з нержавіючої сталі. Щодо вибору діаметру крану – керуйтеся показниками тиску і робочої температури пристрою. Також врахуйте товщину стінки та розмір підведеної труби, призначення крану та речовину, що проходитиме по трубі. Наприклад, при високих показниках субстрату потрібен тільки повнопрохідний кран.
Кульові фланцеві крани – повністю підходять для експлуатації у системах з високою температурою – опалення, гарячого водопостачання і пари тощо. Моделі запірних пристроїв з нержавіючої сталі легко витримують температуру +180 °C і більше, а також середовище під високим тиском. Кран збереже свої початкові властивості навіть при пожежі та допоможе уникнути розгерметизації та аварії.
Для роботи потрібні гайковерти, ключі, апарат для зварювання та матеріали для ізоляції. Монтаж фланцевих кульових кранів у систему трубопроводів здійснюється із застосуванням з’єднувальних фланців. Для цього підготуйте кінці трубопроводів, приваріть фланці паралельно з торців труби, розмістіть ущільнюючі прокладки і кран між ними та затягніть болти для герметичності. Моноблочні моделі встановлюють між з’єднаннями і затискають шпильками та гайками.
Фланцеві крани відрізняються від інших кульових пристроїв простим монтажем і легкістю технічного обслуговування. За необхідністю елемент легко демонтується для діагностики та ревізії і встановлюється назад в систему. Також ці елементи рідко ламаються і майже не вимагають заміни. Але за потреби фланцевий прилад можна легко замінювати. Для цього просто послабте кріплення болтів на фланцях, витягніть кріплення і кран. Підведені труби не потрібно зрізати та зміщувати, як наприклад у різьбовому варіанті.
